“一种5M贮箱球形箱底法兰盘形位尺寸的控制方法”获国家发明专利

　　天津火箭公司自主发明的“一种5M贮箱球形箱底法兰盘形位尺寸的控制方法”获国家发明专利，实现在焊接过程中对大直径贮箱箱底法兰盘形位尺寸的控制。
　　运载火箭的贮箱箱底为铝合金结构件，箱底呈圆形结构，由法兰盘、8个瓜瓣、过渡环拼焊而成。现有的贮箱法兰盘焊接方法通常需进行手工焊接，焊接质量受人为因素影响较大，且焊接过程需多次起收弧，焊接变形大。特别是当贮箱直径为5m级别时，控制起来难度更大。
　　本发明专利能够减少瓜瓣法兰盘组合件的焊接变形，控制法兰盘的形位尺寸，实现对大直径贮箱箱底法兰盘形位尺寸的控制,尤其适用5M直径贮箱箱底法兰盘形位尺寸的控制。利用本发明实施例提供的方式证明，可以将直径为5M的贮箱箱底的法兰盘形位尺寸偏差控制在小于等于±5mm以内。

  

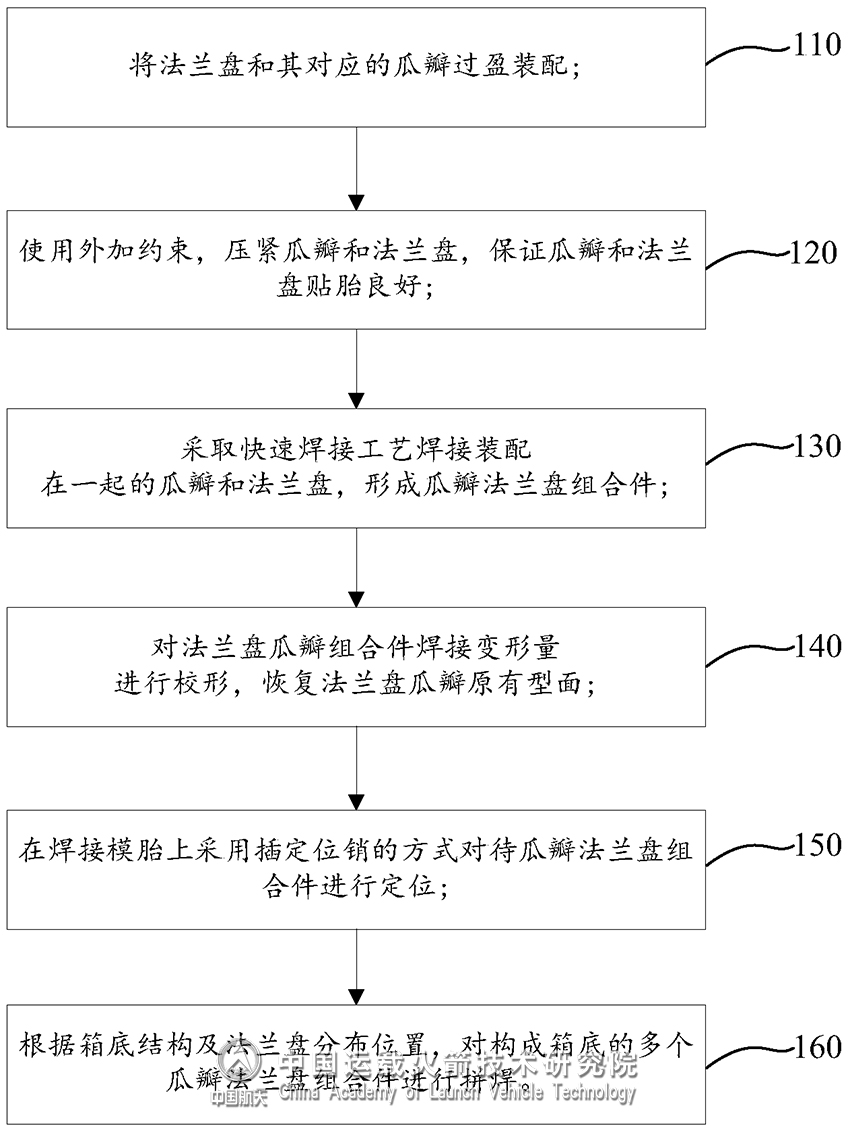

△该专利示意图
